3640系列板對板連接器：1.00mm間距高密集成，可靠互聯

2025-11-14 11:37



隨著工業自動化與通信設備持續向高密度、模塊化方向發展，對板對板連接器的空間利用率與信號完整性提出了更高要求。維峰電子推出的3640系列是一款1.00mm間距的高密度表面貼裝板對板連接器，采用雙排密集布局，具備優異的電氣性能與空間適應性。



該產品通過獨特端子設計確保接觸穩定可靠，配備金屬固定件以增強PCB板端保持力，并集成防誤插結構，有效避免錯位對插導致的損壞。其堆疊高度支持4.15-7.52mm靈活選擇，可廣泛應用于工業控制、人形機器人、網絡通信設備等高可靠性場景。





產品特征



- 彈性端子設計，連接穩定；

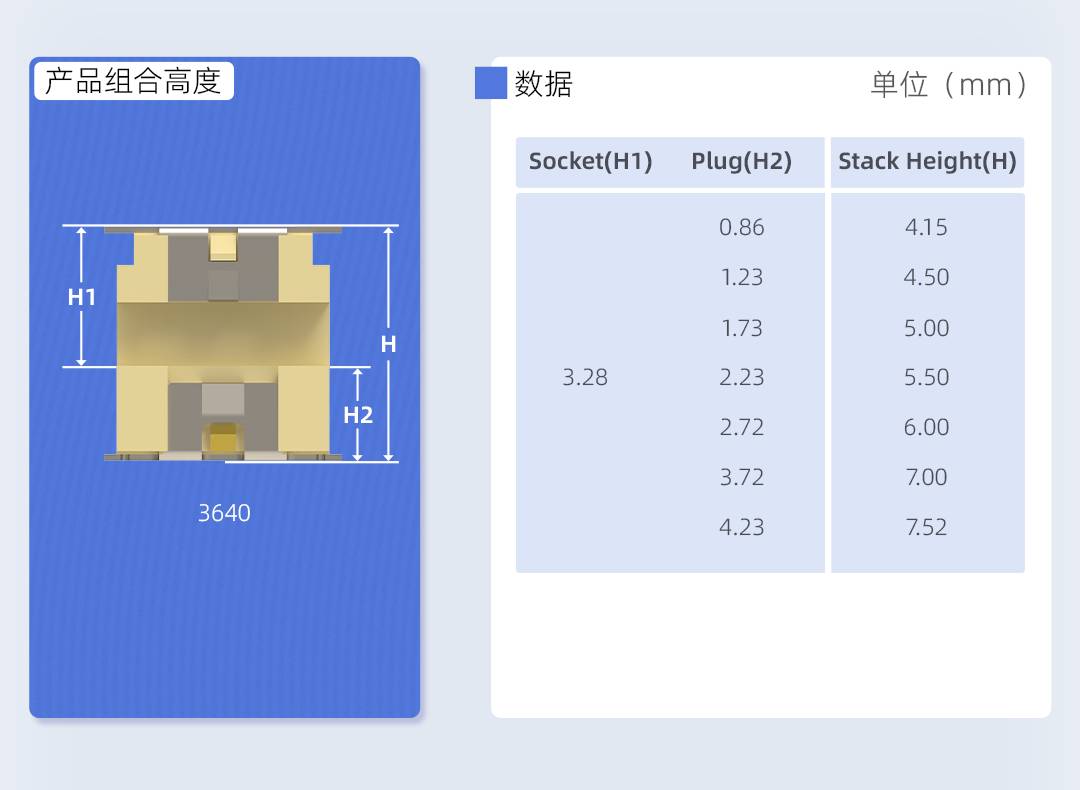

- 堆疊高度： 4.15～7.52mm；

- 極化防誤插設計，確保正確連接。





性能規格



- 額定電流：1.0A

- 額定電壓：100V AC

- 絕緣電阻：500MΩ Min

- 耐電壓:   500V AC/分鐘

- 使用溫度：-55° C~+130°C



標準



- EIA 364

- IEC 60512

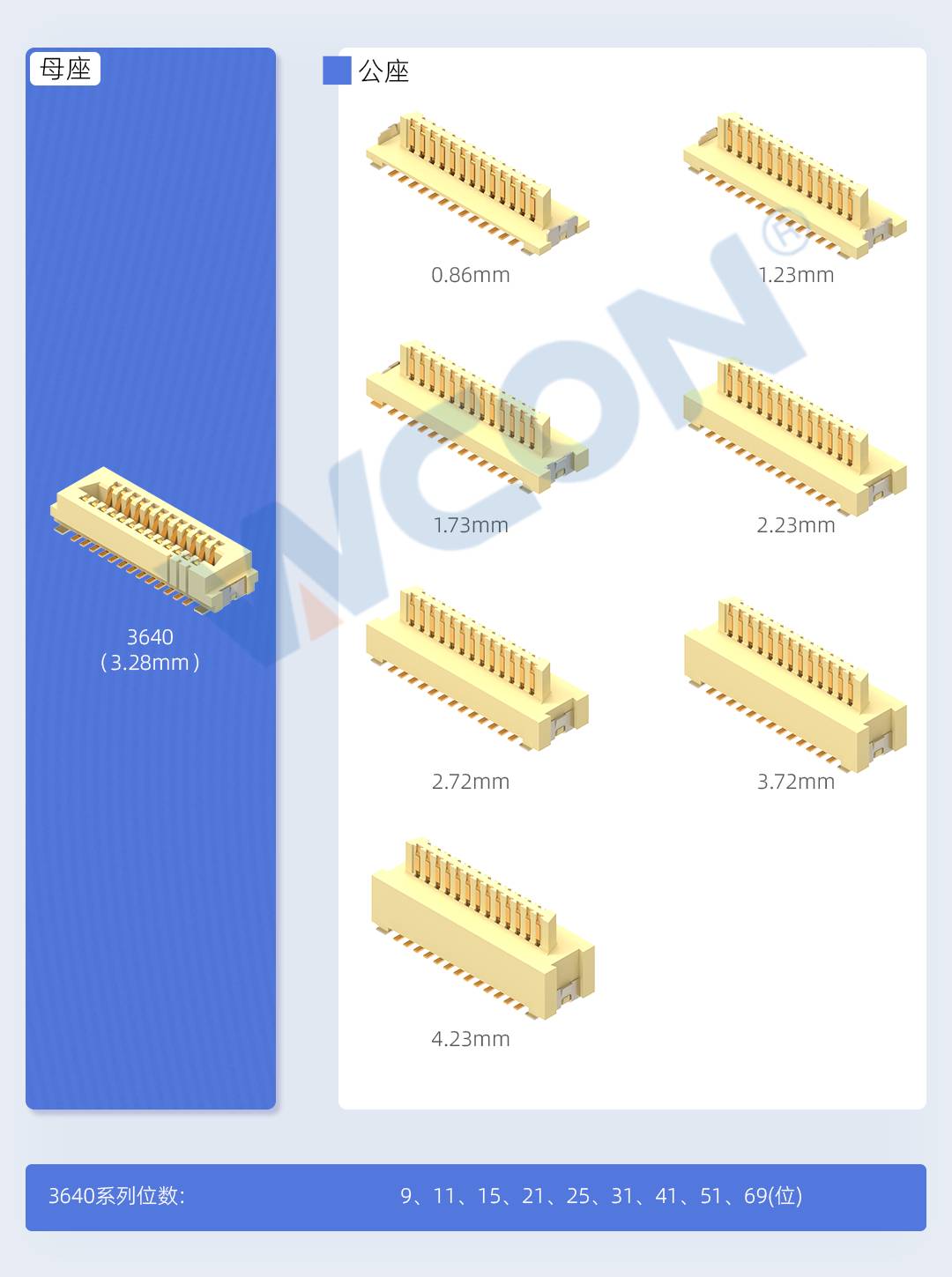

選型一覽表





應用



- 工業： PLC、機器人控制箱、伺服驅動器

- 通訊：網絡通訊、服務器

- 醫療：儀器設備



獲取技術資源



下載詳細的3640系列數據表(PDF)，在線查看3D模型，從而優化您的項目選型和設計流程。



獲取專業支持



我們的技術專家隨時準備為您提供3640系列產品的選型指導、定制化解決方案以及任何技術咨詢。
