WF1001A 系列線對板連接器

2024-11-20 09:10

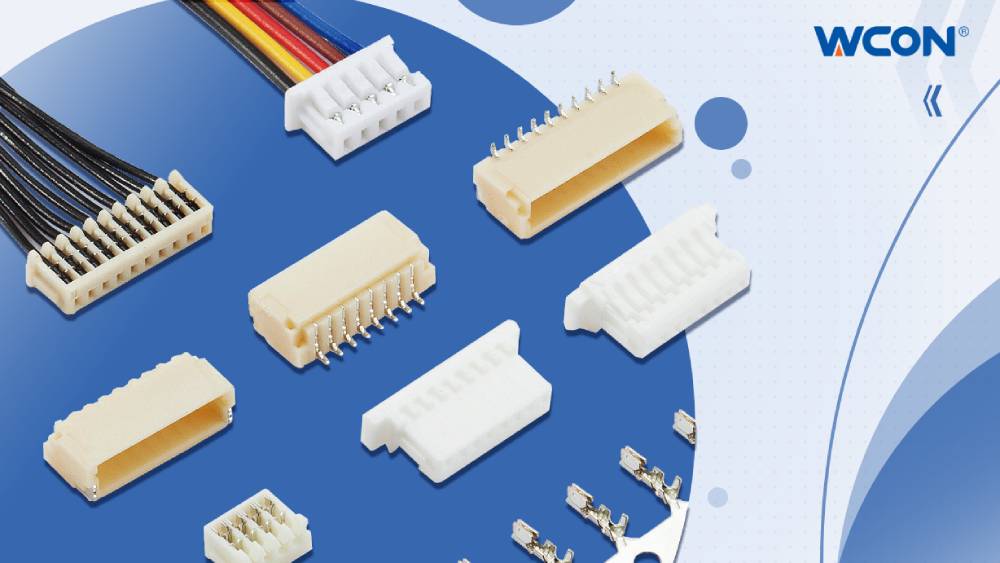

        WF1001（A）  是一種壓縮型線對板連接器，具有防錯位結構，旨在為設備提供高性能、抗振的信號傳輸。



       WF1001A系列線對板連接器 采用獨特的1.00mm精密間距和緊湊的尺寸設計，可在狹小的設備空間中靈活安裝。其防錯插設計確保了連接的準確和安全，有效避免了誤插的風險。同時，它還支持垂直和水平連接，大大提高了工業設備的安裝和作便利性，滿足了多樣化的應用需求。





 產品特點

1.體積小，密度 高

2.垂直和水平連接，體現連接 的多樣性

3.板端帶固定片，增強連接器板穩定性

4.防鈍公母對接端口，防止插拔 時不匹配



規格

 額定電流：1.0A

 額定電壓：50V

 工作溫度：-25°C~+85°C

 接觸電阻：初始 ≤10mΩ，環境測試 后≤20mΩ

 絕緣電阻：>100MΩ

 耐壓：AC 500Vmin

 導線范圍線材范圍VV：蒙皮直徑/AWG#32、#28，電纜外徑/?0.80mm Max



標準

  EIA-364



產品應用

  工業：自動化設備、工業計算機



產品鏈接

  https://www.wcon.com/search.html?keyword=WF1001A
